VCL-6045
Le convertisseur VCL-6045 (4x) IEEE C37.94 vers E1 est un convertisseur de protocole durci et robuste, renforcé pour les sous-stations électriques, qui convertit jusqu'à 4 interfaces IEEE C37.94 en 4 interfaces E1.
Le VCL-6045 prend en charge les applications point à point et point à multipoint pour la téléprotection différentielle et à distance.
L'application la plus courante du convertisseur VCL-6045 est la transmission de données IEEE C37.94 sur un réseau E1 entre des sous-stations.
En installant un convertisseur VCL-6045, les interfaces IEEE C37.94 existantes des relais de protection différentielle peuvent être transmises sur le réseau E1 sans encourir de gros investissements ou sans la tâche fastidieuse de devoir remplacer ou recâbler les relais IEEE C37.94 qui doivent être interconnecté aux sous-stations distantes via des liaisons de transmission E1 (SDH).

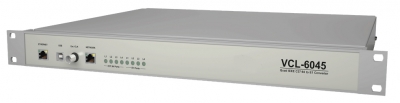

Le VCL-6045 est disponible en version à montage en rack standard de 19 pouces de hauteur 1U
Le VCL-6045 peut être utilisé en mode point à point ou point-multipoint avec le VCL-2709 :
Point-to-Point

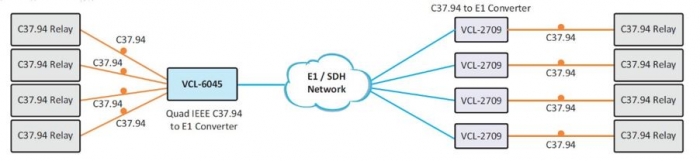

Point-to-Multi-point
Spécifications des interfaces :
- Nombre d’interfaces C37.94 : 4 (1Tx, 1 Rx)
- Standards : IEEE C37.94 connecteur optique : ST
- Optique : 820nm/850nm Multi-Mode, Led
Alimentation :
- Simple ou Redondante : 48V DC ,110V DC, 220V DC, 100~240V AC suivant référence.
Spécifications des interfaces E1 :
- Nombre d’interface 703 E1 : 4
- Conformité : G.703 (2.048 Mbit/s)
- Connector : RJ45 (F) 120 ohms / BNC (F) 75 ohms en option
Conformités électromagnétiques :
- EN 50081-2, EN 50082-2
- IEC 61000-6-2 (Immunité)
- IEC 610000-6-4 (Emission)
VCL-6045 Convertisseur quatre ports (4x) IEEE C37.94 vers E1, 19 pouces, 1U, montage en rack
