SWMM-H-7528 / 7628
Les SWMM-H-7528 et 7628 sont des switchs 10 Gigabit Ethernet modulaires et endurcis pour les réseaux industriels et les environnements du transport ferroviaire et autres réseaux de mobilité intelligente. Ils disposent de 4x ports uplinks GE/10GE et de 3 slots pour des modules 8x RJ45, 8x SFP, 8x POE+ ou 4x MACsec.
Les SWMM-H-7628 sont des switchs endurcis qui trouvent leur place dans tout réseau industriel grâce à leur modularité et la richesse de leurs fonctionnalités.
La mixité d'interfaces optiques et POE+ permettent de s'adapter à tout besoin de déploiement de réseaux Ethernet IP dans tout environnement industriel, Smart-City ou ferroviaire pour lequel il est certifié EN-50121-4 et EN-50155.
Le SWMM-H-7628 est un switch de niveau 3 OSPF VRRP de hautes performances à 10 Gigabit qui permet de sécuriser fortement les flux d'informations sensibles par un chiffrement MACsec

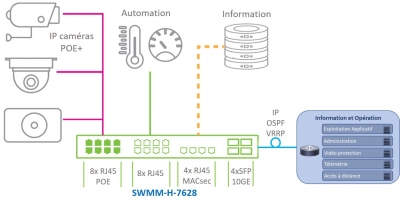

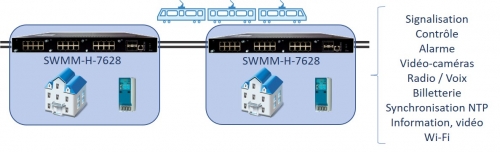

Dans ces exemples, la modularité et le choix des cartes modulaires RJ45 / SFP / POE+ / MACsec, permettent de mettre en place un équipement parfaitement adapté aux besoins du réseau, tout en facilitant la gestion des achats, la maitrise opérationnelle et la maintenance des équipements.
La redondance des alimentations et les protocoles de sécurité de niveau 2 et 3 améliorent grandement la disponibilité du réseau.
La polyvalence est l'un des nombreux attraits du SWMM-H-7628 grâce à cette modularité:
- Capacité de 12 à 28 ports Ethernet avec mixité RJ45 et SFP
- 3x slots pour cartes : 8x SFP GE, 8x RJ45 GE, 8x POE+ GE, 4x SFP ou RJ45 MACsec
- 4x SFP uplink dual-rate Gigabit et 10 Gigabit
- 2x convertisseurs d'alimentations redondantes 48 Vdc ou 230 Vac
- Format compact 1U/19''
- Nombreuses fonctions de sécurité, de gestion des flux et de la QoS de niveau 2, protocoles de routage et de redondance de niveau 3
Le SWMM-H-7628 embarque de nombreuses fonctions logicielles qui apportent de la valeur ajoutée aux réseaux : service de synchronisation NTP, résilience G.8032 et VRRP, authentification Radius des administrateurs, IGMP pour les flux multicast, automation Profinet / Modbus/TCP, et nombreuses fonctions de sécurité (MACsec, 802.1x, ACL, etc.)
L'équipement fournit une interface d'administration sécurisée avec des protocoles qui assurent l'authentification et le chiffrement des sessions. La gestion d'un réseau de grande échelle est facilitée par des protocoles de supervision tels que SNMP v3 et par l'authentification Radius des sessions d'administration.
1- coffret SWMM-H-7628
- 4x ports uplink optiques SFP+: dual-rate GE et 10GE
- 3x slots pour cartes modulaires Ethernet
- 2x entrées et convertisseurs d'alimentation redondante 48 Vdc ou 230 Vac
- 2x entrées d'alimentation redondante 48-57 Vdc pour POE
- 1x port console locale RS232 RJ45
- 1x sortie relais alarme
2- Cartes modulaires Ethernet
- Carte 8xRJ45 : 8x ports Ethernet 10/100/1000BT
- Carte 8xRJ45 : 8x ports Ethernet 10/100/1000BT avec alimentation POE 30W 802.11af/at
- Carte 8xSFP : 8x ports optiques SFP 100FX / 1000FX
- Carte 4xRJ45 MACsec : 4x ports Ethernet 10/100/1000BT avec support de MACsec
- Carte 4xSFP MACsec : 4x ports optiques SFP 100FX / 1000FX avec support de MACsec
3- Protocoles
- RSTP, MSTP, G.8032 ERPS, MRP
- VLAN, QinQ,
- LACP, IGMP v1/v2/v3, GMRP, GVRP, MODBUS TCP
- LLDP, SNMP v3, SSH, DHCP, BootP, SMTP, HTTPS, RMON, RADIUS, SYSLOG, NTP
- Filtrage ACL, 802.1X
- MACsec : 802.1ae, modes SAK et CAK autonomes
- SWMM-H-9628 : RIP, OSPF v2, VRRP, IGMP v3, DVMRP, PIM-SM, PIM-DM, PIM-SSM
4- Généralités
- Dimensions : 440x340x44 mm
- Entrée d'alimentation système : 2x 48 Vdc ou 2x 230 Vac
- Entrée d'alimentation POE : 2x 48-57 Vdc
- Consommation électrique typique : 47 W
- Température : -40 à +75 °C
SWMM-H-7628-10-2A Switch 10GE modulaire, routage L3, 2x alimentations 110-230 Vac
SWMM-H-7628-10-2D Switch 10GE modulaire, routage L3, 2x alimentations 48 Vdc
SWMM-H-7528-10-2A Switch 10GE modulaire, 2x alimentations 110-230 Vac
SWMM-H-7528-10-2D Switch 10GE modulaire, 2x alimentations 48 Vdc
SWMM-H-7528-2A Switch GE modulaire, 2x alimentations 110-230 Vac
SWMM-H-7528-2D Switch GE modulaire, 2x alimentations 48 Vdc
SWMM7528-8R Carte 8x ports Ethernet RJ45 10/100/1000BT
SWMM7528-8P Carte 8x ports Ethernet RJ45 10/100/1000BT avec POE+
SWMM7528-8S Carte 8x ports Ethernet SFP 100/1000FX
SWMM7528-4R-MSEC Carte 4x ports Ethernet RJ45 avec MACsec
SWMM7528-4S-MSEC Carte 4x ports Ethernet SFP avec MACsec
