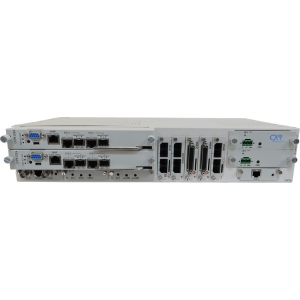

QX3440-C
Le QX3440-C est un multiplexeur multiservice modulaire dont la capacité est de 9 tiroirs de 4 E1 chaque capable de brasser jusqu'à 72Mbps de trafic en interfaces E1/T1, E1/T1 optique, série, Ethernet pont/routeur, voix analogique, contact sec….
Le QX3440-C remplace avantageusement l’IX4200-9 réutilisant ses cartes affluentes.
Il est destiné aux petits sites avec des cartes CPU et affluentes identiques au grand châssis QX3440 de 128Mbps.
Il permet d’établir des liaisons en point à point, en multipoint, en bus ou en anneau de 1 à plusieurs E1 pour transporter la voix analogique, les données synchrone ou asynchrone ou les réseaux LAN.
Le QX3440-C est utilisé comme un multiplexeur d'extrémité ou comme un multiplexeur drop & insert d'un réseau sécurisé dont il activera les redondances.
Le QX3440-C est entièrement sécurisé en option par l'adjonction d'une double alimentation, et d'une double carte CPU et matrice de brassage.
Il permet les sécurisations des liens ci-après :
- Protection MSP 1+1 de chaque E1 pour les cartes contigües,
- Protection en Anneau de 1 à 32 E1 ou PDH UPSR,
Le QX3440-C utilise la presque totalité des cartes de l’IX4200-9 avec dans certain cas une mise à jour logicielle gratuite. D’autre part l’ensemble des mini-cartes et CPU du QX3440/S sont utilisables dans le QX3440-C.
Le QX3440-C est administrable localement par un port console ou Ethernet ou à travers le réseau E1 en utilisant un IT depuis un équipement central par Telnet ou avec un logiciel Windows GUI, ou par une plateforme SNMP.
Les spécifications générales du multiplexeur brasseur d'IT sont les suivantes :
- Full brasseur d'IT de 72 Mbps, maximum 36 E1,
- Entièrement modulaire : 2 slots CPU, 2 slots alimentations, 9 mini-slots WAN ou affluentes
- CPU, matrice de brassage, alimentation, et liens redondants par cartes,
- Cartes enfichables à chaud,
- Cartes: E1 G703/G704 ou CAS, T1 : G703, E1 optique, pont routeur 10/100BT & 10BT avec 32 WAN, G703 64K (J64), 4 FXS, 4 FXO, 4 E&M en 2 ou 4 fils, V35, X21/V11, RS232 sync et terminal serveur ,
- Administration par port V24 ou Ethernet,
- Mode d'administration Telnet VT100, SNMP ou GUI.
