MX-4EM

Cet équipement multiplexe de quatre interfaces analogiques E&M et une interface 2 Mbps / G704 E1-CAS dans un E1-CAS sur fibre optique. Les interfaces E&M permettent le raccordement d’équipements dans la bande vocale 300-3400 Hz : voix, modem, radio analogique, SCADA, etc.

Le MX-4EM fournit une liaison analogique indépendante et permanente 300-3400 Hz qui permet le transport de la voix ou de simuler des liaisons spécialisées analogiques et d’interconnecter des équipements en interfaces de type modem de bande vocale avec ou sans l’utilisation des signaux de signalisation.

L’interface analogique peut être configurée en mode 2 ou 4 fils et simuler une liaison spécialisée. Elle dispose de la signalisation paramétrable 1/2/3/4/5 pour le transport en transparence des signaux de signalisation.

Il est compatible avec tous les équipements supportant l’E&M loi A ou loi µ comme les brasseurs CXR QX3440.

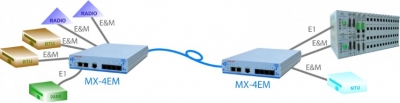

Le MX-4EM transporte également une interface E1 G704 d’un équipement de données, routeur ou d’un PABX. La signalisation E&M est transportée en CAS dans l’IT 16, et les canaux voix sont insérés dans des IT définis par l’utilisateur. Elle permet le chaînage d’un second MX-4EM pour délivrer 8 interfaces E&M au travers d’une même liaison optique.

Le multiplexeur est optimisé pour fournir les performances exigées par les applications industrielles, telles que la dynamique de la bande vocale et le délai de transfert.

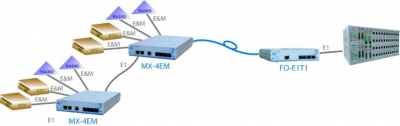

Le MX-4EM est utilisable en modem optique face à un FO-E1T1 afin de déporter les interfaces analogiques sur un réseau E1.

Le MX-4EM dispose d’une interface fibre optique sur socket SFP. Une large gamme de modules optiques SFP est proposée pour s’adapter à tout type de fibre multimode, et monomode, WDM ou CWDM et garanti la distance souhaitée de 2 à 120 km.

Modéles:

• MX-4EM-SFP-V: multiplexeur fibre optique avec slot pour SFP de 4E&M et G704/2Mbps, coffret et alimentation 48Vdc et adaptateur secteur 230Vac
• MX-4EM-SFP-C: multiplexeur fibre optique avec slot pour SFP de 4E&M et G704/2Mbps, coffret en alimentation 48Vdc
• MX-4EM-M8T-v/c: multiplexeur optique avec transceiver multi mode 2 km, connecteurs ST
• MX-4EM-SLC-v/c: multiplexeur optique avec transceiver monomode 20km, connecteurs SC
