HX9500R-PTN

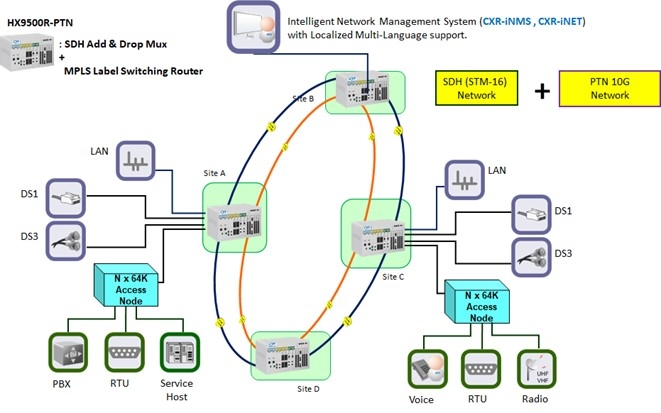

Le HX9500R-PTN/SDH/SONET/PDH IMAP (plate-forme d'accès multi-services intégrée) est une solution intégrée économique prenant en charge les réseaux PTN/SDH/SONET/PDH simultanément sur la même plate-forme.

Il est conçu pour prendre en charge l'accès DS0 et les interfaces PDH sur SDH/SONET ou/et PTN (MPLS/CE).

La capacité SDH/SONET inclut STM-1/4/16 ou OC-3/12/48. La connectivité d'un HX9500R-PTN est obtenue par une interconnexion non bloquante entre les modules tributaires haute vitesse (HS) (structure VCn/VTn) et les modules tributaires basse vitesse (LS) (structure DS0).

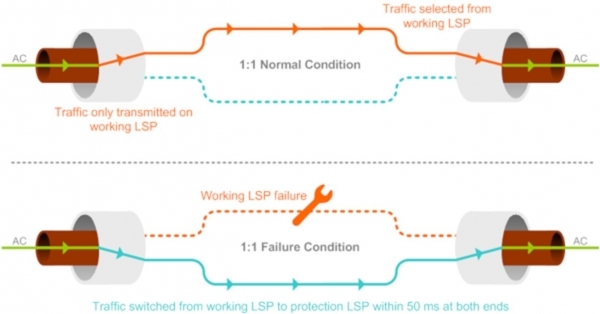

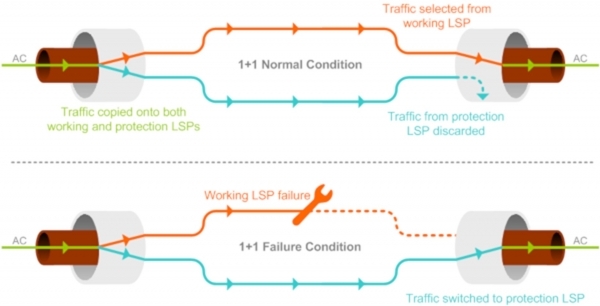

Avec la carte d'interface PTN10G, le HX9500R-PTN est alors capable de transporter du PDH/SDH/SONET sur le réseau de transport de paquets (PTN). Le HX9500R-PTN peux servir de passerelle pour les appareils TDM existants qui pourront migrer de SDH/SONET/PDH vers PTN de manière fluide et transparente.

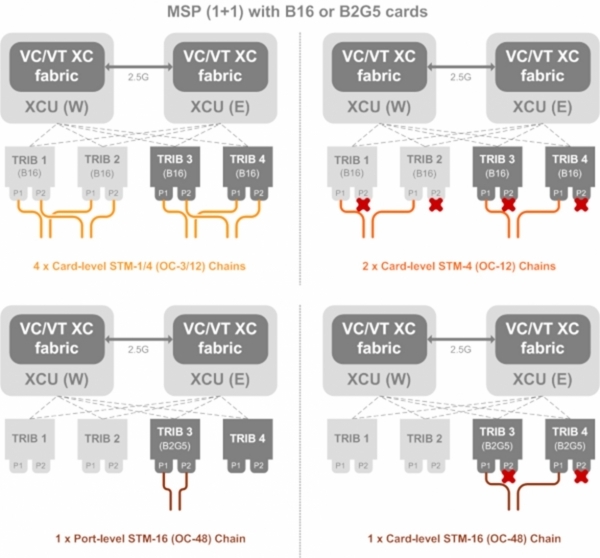

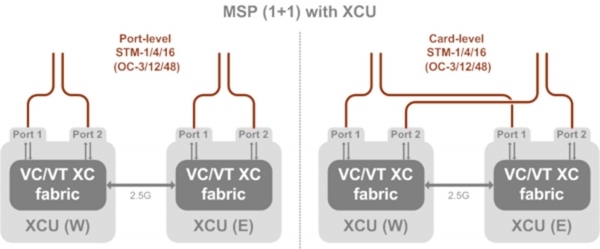

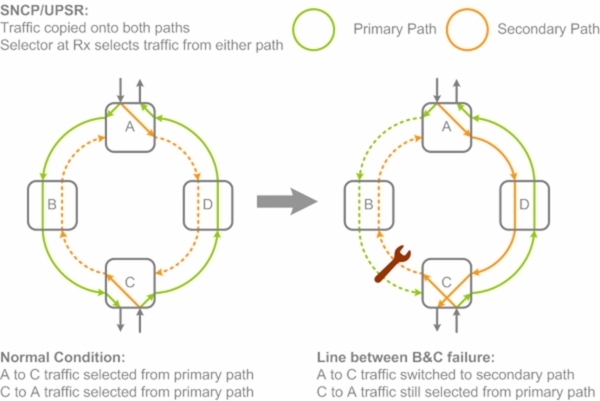

Avec jusqu'à 4 interfaces agrégées STM-1/4/16 (OC-3/12/48) sur les modules d'interconnexion et 8 interfaces STM-1 (OC-3) ou 2 interfaces STM-4 (OC-12) sur les affluents, le HX9500R-PTN offre aux fournisseurs de services des schémas de protection polyvalents, notamment la protection SNCP(UPSR) et MSP(1+1) pour les topologies de réseau en anneau et en ligne.

La capacité d'interconnexion non bloquante VC11/VC12/VC3/VC4 (VT1.5/VT2/STS-1/STS-3) des modules HS est jusqu'à 20 VC4. Les modules tributaires HS comprennent des interfaces optiques STM-1/4 (OC-3/12), E3/T3, E1/T1, FOM et Fast Ethernet/Gigabit Ethernet sur STM-1/4/16 (OC-3/12/ 48). Les signaux Ethernet sont mappés sur la charge utile STM via des techniques standard telles que GFP, LAPS, VCAT, LCAS et non-LCAS. Ces modules HS (haute vitesse) sont identiques à ceux utilisés dans CXR-HX9400R-PTN.

Jusqu'à 21 E1 ou 28 T1 de capacité DS0 peuvent être mappées aux interfaces HS via la structure VC-n/VT-n. La capacité d'interconnexion DS0 non bloquante sur les interfaces LS est jusqu'à 672 DS0 pour agir comme un mini DACS. Les modules incluent une variété d'interfaces TDM, DTE, IP et vocales. Tous les modules LS sont identiques à ceux utilisés dans le CXR-QX3440.

Toutes les interfaces sont entièrement conformes aux normes ETSI pertinentes et aux recommandations de l'UIT. Le HX9500R-PTN offre une fonctionnalité complète d'exploitation, d'administration, de maintenance et d'approvisionnement (OAM&P). Les utilisateurs peuvent facilement utiliser le HX9500R-PTN localement ou à distance pour une gestion centralisée avec les logiciels CXR-iNET (EMS) ou CXR-iNMS (NMS intégré) ou une autre gestion basée sur SNMP.
